P_20171015_111753_1_p

汽車改太陽能板充電所需的材料

P_20171015_121559_1_p

將車頂架拆下來比對尺寸

P_20171015_121844_1_p

太陽能板的背面

P_20171015_122347_1_p

裁切鋁角鐵來固定太陽能板

P_20171015_130330_1_p

太陽能板正負電的配線

P_20171015_133624_1_p

改裝快速接頭

P_20171016_113025_1_p

太陽能板固定好了...上車頂

P_20171015_155737_1_p

雙電瓶控制盒

可以控制兩顆電瓶一起充電,或切換單顆電瓶來充電

P_20171015_155752_p

之前改的雙電瓶切換NFB

P_20171015_165330_1_p

改裝自製的電壓開關盒

P_20171015_153956_1_p

改裝自製的車內控制盒及配線

P_20171015_154005_1_p

太陽能板充電器的配線及固定

P_20171015_155723_1_p

太陽能板充電器配線至電瓶

今天有太陽,電瓶已經開始充電了!

P_20171016_113513_p

太陽能板發電的電壓監控

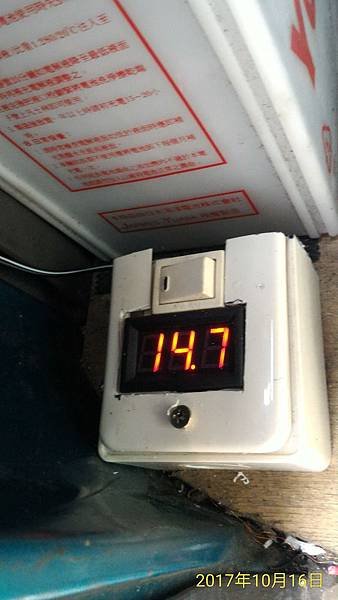

P_20171016_113504_1_p

電瓶的充電電壓監控

P_20171016_112922_1_p



原車內電瓶用太陽能板充電的電壓

P_20171016_112733_1_p

外掛電瓶用太陽能板充電的電壓

P_20171016_113452_1_p

太陽能板充電車內的雙電瓶,切換的控制盤

內:為充車上電瓶 外:為充車上外掛的另一顆電瓶

P_20171016_113439_1_p

太能板充汽車電瓶整體的樣子



汽車改太陽能板充電 diy

在車上搞了一套太陽能板充電器,來充車上的電瓶

因車上之前就有改雙電瓶了!

所以就改個太陽能板來輔助充另一顆電瓶啦!

好處是露營時就可以有電,可以直接升壓成110V來使用

及車如少開時電瓶就不會放到沒電,而讓車子發不動啦!

所以太陽公公感謝您的幫忙發電ㄛ...

雙電瓶及雙控制來充電才是王道啦!

改完後爽度及實用性又提升了啦!
