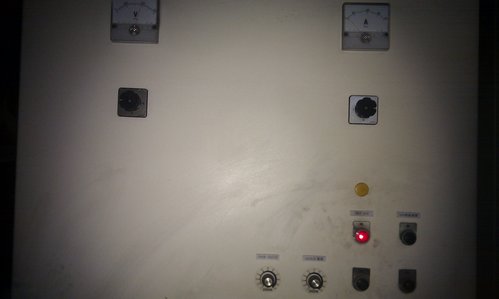

實際控制盤ON/OFF的控制

 內盤面Y-三角的電路圖配制

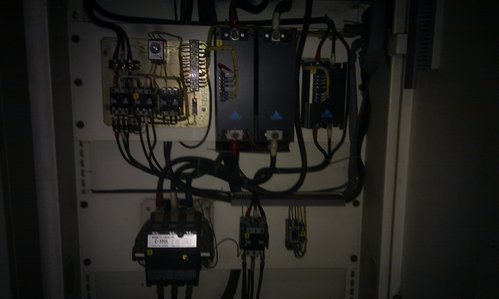

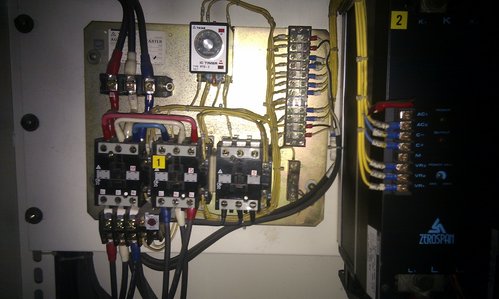

 整體盤內的主電路加負載側的配線,查修時要小心點!

 一般都是MC(電磁開關)燒毀的機會比較多,或負載側有異常時

 都先要一一排除才能送電測試ㄛ

 1

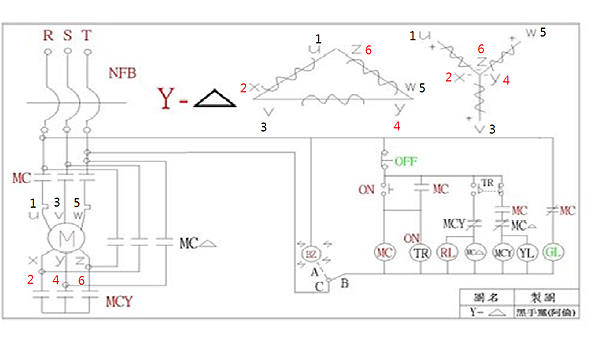

常用查修的(Y三角啟動電路圖)繪製

這是阿倫經常會碰到的(Y三角啟動電路圖)將它整理繪製後,方便查修用.

 如需要可自行下載,放大列印來使用,會比較方便看圖查修.

馬達線圈每一組如是220v,接成Y型結線則可承受380v電壓,系統電壓是220v而馬達結成Y,對馬達講220V是降壓,電壓低啟動電流自然較小

因為馬達起動時,它的起動電流約為滿載電流的六倍,這樣的大電流

會引起線路上的大壓降,所以就必須採取降壓的方法



其中又以Y-三角起動最為方便,且成本較低

電工法規規定:

220V供電,每台容量不超過15HP,不加限制

380V供電,每台容量不超過50HP,不加限制

如果就只是一直讓Y運轉不變成三角運轉,馬達無法發揮應有的額定功率



Y接運轉:每一組電壓需要經過兩組線圈,所以電流較低,扭力也低,啟動電流也低.

Δ接運轉:每一組線圈直接對應電壓,所以扭力高,電流也高,啟動電流也高.



Y啟動Δ運轉的目的是:降低啟動電流

Y啟動待轉速提升後才切回Δ正常運轉Y啟動電流約為Δ啟動的 1/3
這是低壓鼠籠型馬達起動方式.一般電工法規有規定

220V.15HP以上就要採取降壓方式.一般電機機械會有介紹

主要是降低起動電流,避免因6倍起動電流造成工廠產生閃爍現象
Y
三角啟動法,可使起動電流及起動轉距降低為直接起動的1/3

且能使電動機獲得良好的起動方法之一.
在起動時須切換Y為三角接法的三相馬達,大都是大馬力的馬達

因其轉子鈍重,再加上傳動的負載大(如大空壓機、大風車)

故需較長的運轉起動時間。因電源電壓及頻率固定

為避免起動時馬達及動力裝置長時間處於大電流狀態。

所以起動時先用Y接法,以增加線圈長度的方式

預先降低起動時所產生的大電流,避免馬達線圈過
熱,及保護動力控制裝置。待馬達的轉速提升後,計時器開關動作

將最初的Y接法切換為三角接法,恢復全載功率輸出,就可一路到底了。


若要免去起動時Y-三角的切換程序,曾見到有人改以較高電壓的動力系統及馬達
(
440V),或用變頻器設定馬達起動時最合適的階段性電壓及頻率曲線。

不過能體驗到切換期間,三顆電磁開關交替動作時的聲響及模樣,還真的有夠震撼。



馬達出線是6條線表示此馬達可以用Y-三角控制
一般在小馬力的馬達則可以用於兩種電壓

220V
用 三角接線
380V
Y型接線



Y型接線是把2.4.6 接一起 1R 3S 5T

三角接線 是把1-6一組 2-3一組 4-5一組

控制盤應該有一個啟動電磁接觸器 接2 4 6

另外一個為Y接線電磁接觸器此接觸器有一側是三點接在一起
另一側則接  2.4.6

還有一個三角運轉電磁接觸器 此接觸器一次側要接電源R S T
二次側要接  2.4.6 三線



動作說明 啟動電磁接觸器與Y接線電磁接觸器同時動作此時馬達以慢速運轉

經過一段時間(計時器控制) Y接線電磁接觸器OFF

三角運轉電磁接觸器 ON 馬達以正常速度運轉
